NdFeB magnety — slinuté permanentní magnety neodym-železo-bor — jsou nejvýkonnější komerčně dostupné permanentní magnety na světě s energetickými produkty v rozmezí od 35 MGOe (N35) do 52 MGOe (N52) a dále. Jsou klíčovým materiálem pro moderní elektromotory, průmyslovou automatizaci, lékařská zařízení, systémy obnovitelné energie a spotřební elektroniku. Ať už získáváte od a výrobce neodymových magnetů pro velkoobjemovou výrobu motorů nebo potřebujete vlastní NdFeB magnety pro přesný přístroj, pochopení toho, k čemu se NdFeB magnety používají, je základem výběru správného materiálu a jakosti.
Ningbo Tujin Magnetic Industry spol., Ltd. je profesionál Výrobce magnetů NdFeB a továrna na magnety vzácných zemin specializující se na vysoce výkonné vysokoteplotní motorové magnety a přesné zakázkové tvary pro náročné globální aplikace. Tato příručka pokrývá celý rozsah aplikací magnetů NdFeB, jakosti, složení, povlaky a úvahy o designu.
Termín NdFeB znamená Neodym (Nd), železo (Fe) a bor (B) – tři primární složky slitiny. Dominantní magnetickou fází je Nd2Fe14B, tetragonální intermetalická sloučenina, kterou poprvé nezávjele syntetizovaly General Motors a Sumitomo Special Metals v roce 1984. Význam magnetu NdFeB v praxi je to slinutý nebo vázaný permanentní magnet s nejvyšším známým energetickým produktem z jakéhokoli magnetického materiálu při pokojové teplotě.
Složení magnetu NdFeB hmotnostně je přibližně 29–32 % neodymu (prvek vzácných zemin), 64–68 % železa a 1 % boru, s malým přídavkem dysprosia (Dy), terbia (Tb), kobaltu (Co), hliníku (Al), mědi (Cu) a niobu (Nb) pro optimalizaci koercitivity, teplotní stability a hranic zrn. Vysokoteplotní NdFeB magnety obsahují zvýšené hladiny Dy nebo Tb – těžké přísady vzácných zemin, které výrazně zlepšují odolnost magnetu vůči demagnetizaci při zvýšených provozních teplotách, což je činí nezbytnými pro NdFeB magnety pro motory v nových energetických vozidlech a průmyslových pohonech.
| prvek | Symbol | Typický obsah | Primární funkce |
|---|---|---|---|
| Neodym | Nd | 29–32 % hmotn. | Primární formovač magnetické fáze (Nd2Fe14B) |
| Železo | Fe | 64–68 % hmotn. | Poskytuje vysokou saturační magnetizaci |
| Bor | B | ~1 % hmotn. | Stabilizuje tetragonální krystalovou strukturu |
| Dysprosium | Dy | 0–6 % hmotn. | Zvyšuje koercitivitu pro vysokoteplotní třídy |
| Terbium | Tb | 0–2 hm. % | Alternativní přídavek HRE, vyšší koercivita/atom |
| kobalt | Co | 0–3 hm. % | Zlepšuje Curieho teplotní odolnost a odolnost proti korozi |
The Magnetické třídy NdFeB systém klasifikuje magnety především podle jejich maximálního energetického součinu (BHmax), vyjádřeného v MGOe (Mega Gauss Oersteds) nebo kJ/m3. Staardní třídy se pohybují od N35 až N52 , přičemž vyšší čísla indikují větší hustotu magnetické energie. Přípony stupňů — H, SH, UH, EH, AH — označují postupně vyšší maximální provozní teploty a úrovně koercitivity.
Výše uvedený graf představuje dvě klíčové osy specifikace magnetu NdFeB: energetický produkt podle základní třídy (N35–N52, zobrazeno červeně) a maximální provozní teplota podle přípony třídy (N až NUH, zobrazeno modře). Neodymové magnety N52 poskytují nejvyšší energetický produkt jakékoli komerčně vyráběné slinuté třídy NdFeB, která nabízí až 52 MGOe – zhruba o 50 procent více magnetické energie na jednotku objemu než N35. Díky tomu jsou formáty bloků s neodymovými magnety N52 zvláště ceněny v prostorově omezených konstrukcích vysoce výkonných motorů. Systém teplotních přípon je stejně důležitý pro motorové aplikace: standardní magnety třídy N jsou dimenzovány pouze na 80 stupňů Celsia, zatímco třídy NUH a NEH odolávají 180 až 200 stupňům Celsia – specifikace nezbytná pro EV trakční motory, servopohony a kompresorové motory, kde teploty vinutí mohou přesáhnout 150 stupňů Celsia. Výběr správné jakostní kombinace energetického produktu a teplotní třídy je prvním a nejdůležitějším krokem ve vlastní specifikaci NdFeB magnetu.
Otázka na k čemu se používají neodymové magnety má rozsáhlou odpověď, která pokrývá prakticky všechna technologicky náročná odvětví. Jako a výrobce magnetů vzácných zemin , Tujin Magnetic Industry dodává magnety NdFeB v následujících primárních sektorech:
NdFeB magnety pro motory představují jediný největší aplikační segment, který představuje odhadem 60 až 65 procent celosvětové spotřeby NdFeB podle hodnoty. V elektrických vozidlech, permanentní magnety pro elektromotory — konkrétně synchronní motory s vnitřním permanentním magnetem (IPMSM) — umožňují hustotu výkonu nedosažitelnou s indukčními nebo vinutými alternativami. Typický 150kW trakční motor EV používá přibližně 2 až 4 kg vysoce kvalitního slinutého NdFeB. Motorové neodymové magnety pro EV aplikace obvykle vyžadují třídy jako 38UH, 40UH nebo 42SH, kombinující vysokou remanenci s dostatečnou koercitivitou, aby odolávaly demagnetizaci při špičkových provozních teplotách.
Vlastní magnety motoru pro průmyslovou automatizaci zahrnují obloukové segmentové magnety pro rotory servomotorů, prstencové magnety pro BLDC (Brushless DC) statory a bloky s vysokou koercitivitou pro magnetické separátory a přídržné sestavy. Magnety ze vzácných zemin pro motory v servo a robotických kloubových aplikacích vyžadují extrémně úzké rozměrové tolerance – typicky ±0,05 mm u kritických rozměrů – a konzistentní magnetické vlastnosti ve velkých výrobních sériích, aby byla zajištěna rovnoměrná charakteristika zvlnění krouticího momentu.
Energeticky účinné kompresorové motory pro klimatizační zařízení, invertorové motory praček a motory ventilátorů s proměnnou rychlostí se spoléhají na slinuté neodymové magnety dosáhnout jejich hodnocení účinnosti. V audio sektoru poskytují magnety NdFeB v reproduktorech vynikající citlivost a přechodovou odezvu ve srovnání s feritovými alternativami. Senzorové magnety v enkodérech, polohových senzorech a automobilových škrticích klapkách jsou další velkoobjemovou aplikací pro zakázkové NdFeB magnety v kompaktních geometriích.
Lékařské aplikace zahrnují mikromotory pro násadce zubních implantátů, kloubové pohony chirurgických robotů, motory inzulínových pump a systémy řízení katétrů. Tyto aplikace vyžadují nejvyšší úroveň rozměrové přesnosti, povrchové úpravy a magnetické konzistence mezi jednotlivými šaržemi. Jako a Dodavatel magnetů NdFeB Tujin sloužící lékařským zákazníkům poskytuje plnou sledovatelnost materiálu a inspekční dokumentaci včetně Br, Hcj, BHmax a záznamů o tloušťce povlaku pro každou výrobní šarži.
Generátory větrných turbín s přímým pohonem jsou hlavní a rostoucí aplikací pro velkoformátové magnety vzácných zemin . Pobřežní větrná turbína o výkonu 5 MW s přímým pohonem může vyžadovat více než 2 000 kg slinutého NdFeB v rotoru generátoru. Jak se větrné turbíny rozšiřují směrem k 12 MW a více, poptávka po vysoce výkonných permanentních magnetech továrny na neodymové magnety s osvědčenou velkoformátovou výrobní kapacitou stále roste.
Vodorovný sloupcový graf výše ukazuje odhadovanou distribuci poptávky po magnetech NdFeB v klíčových odvětvích konečného použití. EV a aplikace motorů dohromady představují přibližně 40 procent celkové poptávky po NdFeB , odrážející zrychlující se přechod na elektrifikovanou dopravu a ústřední roli motorů s permanentními magnety v architektuře hnacího ústrojí EV. Průmyslová automatizace představuje 24 procent – segment poháněný globální expanzí tovární robotiky, servo lisovacích systémů a přesných CNC zařízení – které všechny spoléhají na magnety motoru s vysokým kroutícím momentem, aby zajistily přesnost a odezvu, kterou automatizovaná výroba vyžaduje. Očekává se, že 16procentní podíl větrné energie do roku 2030 podstatně poroste, protože konstrukce turbín s přímým pohonem získávají podíl na trhu oproti převodovým alternativám. Aplikace lékařských a přesných zařízení, i když jsou menšího objemu, patří k nejnáročnějším z hlediska rozměrové tolerance a magnetické jednotnosti, což z nich dělá prioritu specializovaných výrobců magnetů na zakázku NdFeB. Šíře tohoto profilu poptávky podtrhuje proč NdFeB magnety manufacturer schopnosti napříč třídami, tvary a povlaky jsou tak důležité pro obsluhu více průmyslových odvětví z jediné výrobní platformy.
Jako vedoucí vlastní neodymové magnety výrobce, Tujin Magnetic Industry, vyrábí komplexní řadu geometrií magnetů, aby uspokojil požadavky na magnetické obvody různých konstrukcí motorů a zařízení. Následující obrázky produktů ilustrují šíři přesných tvarů dostupných u nás Továrna na magnety NdFeB :

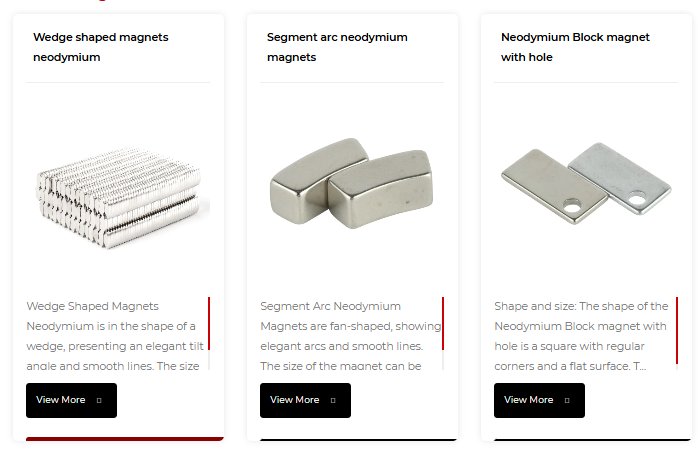

Klínové neodymové magnety, segmentové obloukové NdFeB magnety a blokové magnety s otvorem – vlastní tvary od Tujin Magnetic Industry

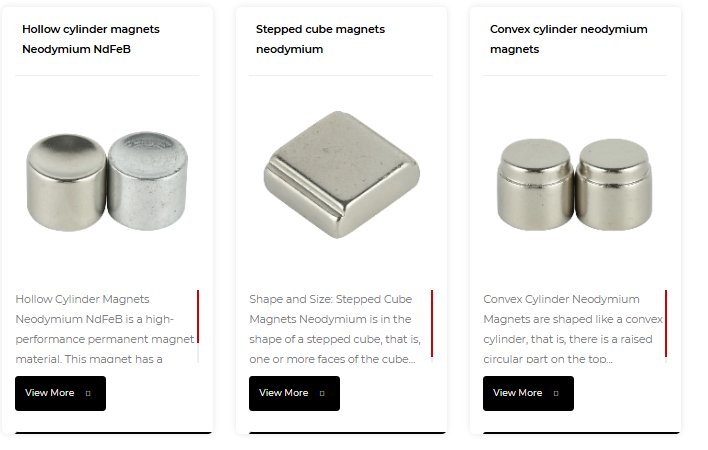

NdFeB magnety s dutým válcem, neodymové magnety se stupňovitou krychlí a konvexní permanentní magnety pro válce pro aplikace motorů a přesných zařízení

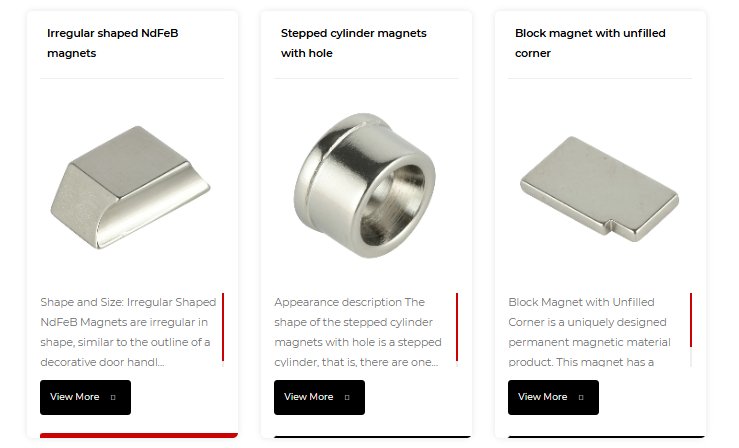

Nepravidelně tvarované magnety NdFeB, stupňovité válcové magnety s otvorem a blokové magnety s nevyplněným rohem – navrženy podle přesných specifikací zákazníka
Segmentové obloukové magnety jsou nejrozšířenější geometrií pro povrchově montované a vnitřní rotory motorů s permanentními magnety. Přesné broušení zajišťuje, že poloměr oblouku a úhlové rozměry jsou udržovány v rozmezí ±0,03 mm, což je kritické pro konzistentní hustotu toku vzduchové mezery a nízké zvlnění točivého momentu. Klínovité magnety se používají v konfiguracích Halbachových polí a určitých konstrukcí lineárních motorů. Dutý válec a prstencové magnety s vícepólovou magnetizací jsou běžné u kodérových kol, spojkových sestav a kompaktních BLDC motorů. Nepravidelné a stupňovité tvary — včetně blokových magnetů s nevyplněnými rohy, konvexních válců a stupňovitých válců s otvory — jsou vyráběny podle přesných CAD specifikací zákazníka, což umožňuje konstruktérům optimalizovat magnetické obvody, aniž by byli omezováni standardní geometrií katalogu.
Teplota je nejdůležitější proměnnou výkonu NdFeB magnety pro motory . Na rozdíl od feritových magnetů, které mají kladné teplotní koeficienty koercitivity, NdFeB magnety ztrácejí koercitivitu, když teplota stoupá – jev popsaný teplotními koeficienty Br (typicky -0,09 až -0,12 % na stupeň Celsia) a Hcj (typicky -0,40 až -0,60 % na stupeň Celsia pro standardní třídy). Pokud provozní teplota překročí bod kolena demagnetizační křivky, dojde k nevratné ztrátě toku.
Tujinova vysokoteplotní NdFeB magnety udržovat spolehlivý magnetický výkon v celém provozním rozsahu -40 stupňů Celsia až 200 stupňů Celsia nebo více. Pokročilá technologie difúze na hranicích zrn (GBD) – ve které se Dy nebo Tb selektivně difunduje do hranic zrn spíše než přidává objem – umožňuje zvýšení koercitivity s minimální obětí remanence, což umožňuje magnety motoru s vysokým točivým momentem které překonávají konvenční třídy substituované těžkými vzácnými zeminami jak v ceně, tak ve výkonu.
Spojnicový graf ukazuje, jak se remanence snižuje se zvyšující se provozní teplotou ve třech variantách třídy NdFeB stejné základní energetické třídy: N42, N42H a N42UH. Standardní magnety N42 procházejí nevratnou demagnetizací nad 80 stupňů Celsia , což je činí nevhodnými pro aplikace motorů, kde teploty vinutí mohou při trvalém zatížení překročit tuto prahovou hodnotu. N42H, se svou vyšší vnitřní koercitivitou dosaženou řízeným přidáváním dysprosia, rozšiřuje rozsah použitelnosti na přibližně 120 stupňů Celsia – dostačující pro mnoho aplikací průmyslových servomotorů a spotřebičů. Magnety N42UH udržují užitečné úrovně toku až do 180 stupňů Celsia , což z nich dělá volbu pro trakční motory EV, pohony pro letectví a kosmonautiku a průmyslové pohony s vysokým cyklem. Čím strmější je teplotní gradient aplikace, tím kritičtější se stává práce s a výrobce neodymových magnetů kteří mohou poskytnout jak správnou specifikaci jakosti, tak údaje o validačních zkouškách – včetně křivek tepelné demagnetizace naměřených na skutečných výrobních sériích – pro potvrzení výkonu v zamýšleném provozním prostředí. Tujin poskytuje kompletní magnetická charakterizační data s každou zásilkou magnetu motoru.
Nepotažené slinuté magnety NdFeB jsou náchylné ke korozi v důsledku elektrochemické interakce mezi fází Nd2Fe14B a fází hranic zrn bohatou na neodym. Bez vhodné povrchové ochrany vede oxidace k odlupování, ztrátě magnetického toku a kontaminaci okolních sestav. Pokročilé nátěry jsou proto kritickým rozlišovacím znakem kvality pro všechny vlastní magnety NdFeB výrobce obsluhující motorové a průmyslové aplikace.
Jako a továrna na magnety vzácných zemin s plnou vlastní schopností povlakování, Tujin Magnetic Industry vybírá a ověřuje optimální povlakový systém pro každou zákaznickou aplikaci a zajišťuje, že výkon ochrany povrchu je ověřen zrychleným korozním testováním před zahájením sériové výroby.
Kompletní Datový list magnetu NdFeB poskytuje magnetické, tepelné a fyzikální parametry potřebné k úplné charakterizaci magnetu pro konstrukční návrh. Následující tabulka shrnuje klíčové parametry a jejich typické rozsahy hodnot pro slinutý NdFeB:
| Parametr | Symbol | Typický rozsah (N35–N52) | Inženýrský význam |
|---|---|---|---|
| Remanence | Br | 1,17–1,48 T | Hustota toku vzduchové mezery; přímo pohání točivý moment motoru |
| nátlak (vnitřní) | Hcj | 955–2000 kA/m | Odolnost proti demagnetizaci; kritické pro použití při vysokých teplotách |
| Energetický produkt | BHmax | 263–414 kJ/m3 | Celková magnetická síla na jednotku objemu |
| Curieova teplota | Tc | 310-380 C | Limit absolutního magnetického nasycení (bez provozní teploty) |
| Temp. Coeff. br | alfa (Br) | -0,09 až -0,12 %/C | Reverzibilní kolísání toku s teplotou |
| Hustota | rho | 7,4–7,6 g/cm3 | Odhad hmotnosti pro výpočty vyvážení rotoru |
Radarový graf porovnává slinuté NdFeB, feritové a Alnico magnety v šesti klíčových výkonových dimenzích relevantních pro motorové a průmyslové aplikace. NdFeB dominuje v remanenci, energetickém produktu a koercitivitě — tři vlastnosti, které určují, kolik točivého momentu může motor vytvořit na jednotku objemu magnetu a jak je odolný vůči demagnetizaci za nepříznivých podmínek pole. Feritové magnety dosahují nejvyšší úrovně odolnosti proti korozi a nákladové efektivity, díky čemuž jsou vhodné pro jednoduché aplikace s nízkou spotřebou energie v neškodných prostředích, ale jejich energetický produkt je obvykle 5 až 8krát nižší než ekvivalentní objem NdFeB, což výrazně omezuje jejich vhodnost pro magnety motoru s vysokým točivým momentem . Magnety Alnico – slitina železa, hliníku, niklu a kobaltu – nabízejí vynikající teplotní stabilitu a používají se ve specializovaných senzorech a analogových přístrojích, ale jejich extrémně nízká koercitivita je činí náchylnými k demagnetizaci v rozptylových polích motorových sestav, což omezuje jejich použití jako permanentní magnety pro elektromotory . Pro náročné aplikace motoru NdFeB od kvalifikovaného výrobce magnetů vzácných zemin s vhodným výběrem jakostí a povlakem je technicky nejlepší volbou ve většině klíčových výkonových rozměrů.
Pro účely dovozu a vývozu NdFeB magnet HS kód typicky spadá pod HS 8505.11 — permanentní magnety z kovu — v rámci širší klasifikace Harmonizovaného systému pro elektromagnety a permanentní magnety (kapitola 85). Kupující odebírající zdroje od a Továrna na magnety NdFeB v Číně by měli potvrdit konkrétní 10místný kód HS platný v jejich jurisdikci, protože dílčí klasifikace se liší mezi kombinovanou nomenklaturou EU, americkým seznamem HTS a dalšími vnitrostátními tarifními systémy. Tujin Magnetic Industry poskytuje plnou podporu celní dokumentace, včetně certifikátů země původu, prohlášení o složení materiálu a prohlášení o shodě s nařízením REACH/RoHS.
Recyklace magnetů NdFeB je stále důležitější téma, protože celosvětová poptávka po prvcích vzácných zemin roste a odolnost dodavatelského řetězce se stává strategickou prioritou. Slinutý šrot NdFeB – včetně výrobních odřezků, vyřazených dílů a magnetů motoru s ukončenou životností – lze znovu zpracovat hydrometalurgickými nebo přímou recyklačními cestami, aby se získal neodym, dysprosium a další cenné prvky. Evropský zákon o kritických surovinách a ekvivalentní politiky v USA a Japonsku stanovují cíle pro recyklovaný obsah magnetů vzácných zemin v elektromobilech a větrných turbínách, čímž vytvářejí významnou regulační pobídku pro uzavřené recyklační řetězce.
Ningbo Tujin Magnetic Industry spol., Ltd. je profesionál Výrobce magnetů NdFeB a továrna na magnety vzácných zemin specializující se na výrobu a prodej vysoce výkonných slinutých neodymových-železo-borových magnetů. S léty hlubokých odborných znalostí v oblasti magnetických materiálů vyniká Tujin v poskytování motorové magnety odolné proti vysokým teplotám a customized magnetic solutions with superior precision and stability.
Jako a recognized dodavatel neodymových magnetů předním globálním značkám poskytuje Tujin široké spektrum průmyslových odvětví včetně nových energetických vozidel, průmyslové automatizace, domácích spotřebičů, přesných lékařských přístrojů a energetických zařízení. Hlavní výhody produktu zahrnují pokročilou technologii vysokoteplotního magnetu motoru pracující od -40 stupňů Celsia do 200 stupňů Celsia a více; komplexní schopnost vlastního tvaru zahrnující kotouč, blok, obloukový segment, prstenec, tyč, klín a složité nepravidelné geometrie; a prémiové nátěrové systémy včetně Ni-Cu-Ni, epoxidu, zinku a Parylenu.
Tujin, proslulý výjimečnou kvalitou produktů, rychlými dodacími lhůtami a vysokou flexibilitou výroby, se stal důvěryhodným dlouhodobým partnerem pro přední společnosti v různých průmyslových odvětvích po celém světě. Ať už požadujete standard N35 až N52 magnets v katalogových tvarech nebo plně zakázkových magnetech NdFeB navržených podle přesných výkresových specifikací poskytuje Tujin profesionalitu, efektivitu a spolehlivost, aby posílil vaše produkty o vynikající magnetický výkon.
