Jak vybrat správný magnet NdFeB pro vaši aplikaci?

Výběr správného magnetu NdFeB (Neodym Iron Boron) závisí na pěti základních faktorech: stupeň (magnetická síla), maximální provozní teplota, typ povlaku, tvar a rozměry a směr magnetizace . Uveďte správně těchto pět parametrů a magnet bude ve vaší aplikaci spolehlivě fungovat po mnoho let. Vynecháte ani jeden a riskujete demagnetizaci, selhání koroze nebo mechanickou neshodu. Tento průvodce vás systematicky provede každým rozhodnutím.

Pochopte systém hodnocení dříve, než cokoli jiného

NdFeB magnety jsou klasifikovány podle třídy, vyjádřené jako číslo následované jedním nebo dvěma písmeny – například N35, N42, N52 nebo N35SH. Číslo označuje maximální energetický produkt v MGOe (Megagauss-Oersteds) , což je přímá míra hustoty magnetické energie. Písmena označují třídu tepelného výkonu magnetu.

Zde je rozpis běžných druhů a jejich typických energetických produktů:

Praktické pravidlo: nevybírejte automaticky nejvyšší stupeň . Vyšší třídy se hůře obrábějí, jsou křehčí a mohou mít nižší koercitivitu – což znamená, že se snadněji demagnetizují při zvýšených teplotách. Přizpůsobte stupeň skutečné intenzitě pole požadované ve vašem návrhu.

Přizpůsobte teplotní třídu svému provoznímu prostředí

Teplota je nejčastěji přehlíženou specifikací při výběru NdFeB magnety . Standardní magnety třídy N (bez přípony) mají maximální provozní teplotu pouze 80 °C . Jejich vystavení vyšším teplotám způsobí nevratnou demagnetizaci — poruchu, kterou nelze napravit bez remagnetizace.

Přípona písmene ve třídě označuje třídu koercitivity při vysoké teplotě:

• Žádná přípona (např. N42): Maximální provozní teplota 80°C
• M (např. N42M): Do 100°C
• H (např. N42H): Až 120°C
• SH (např. N38SH): Až 150°C
• UH (např. N35UH): Až 180°C
• EH (např. N33EH): Až 200°C
• AH (např. N30AH): Až 220°C

Například trakční motor elektrického vozidla může mít uvnitř sestavy rotoru teploty 120–150 °C. V tomto případě je vhodnou volbou třída N42H nebo N38SH. Použití standardního N42 by vedlo ke ztrátě pole během prvního pracovního cyklu při zvýšených teplotách.

Počítejte také s magnetem teplotní koeficient remanence , což je typicky -0,11 % až -0,12 % na °C pro NdFeB. Magnet dimenzovaný na 1,30 T při 20 °C bude produkovat přibližně 1,17 T při 120 °C – 10% snížení, které musí být zohledněno při návrhu vašeho magnetického obvodu.

Vyberte správný nátěr pro vaše prostředí

NdFeB magnety jsou vysoce náchylné ke korozi. Základní slitina obsahuje železo a prvky vzácných zemin, které bez ochranného povlaku rychle reziví ve vlhkém nebo chemicky agresivním prostředí. Výběr špatného povlaku je jednou z hlavních příčin předčasného selhání magnetu v poli.

Běžné možnosti povlaků a jejich vlastnosti

Všimněte si, že tloušťka povlaku přímo ovlivňuje rozměrové tolerance. Pokud má váš návrh malé vůle – například štěrbina rotoru s tolerancí 0,1 mm – musí být do obrobených rozměrů magnetu započítána vrstva niklu 20 μm.

Definujte tvar a rozměry na základě vašeho magnetického obvodu

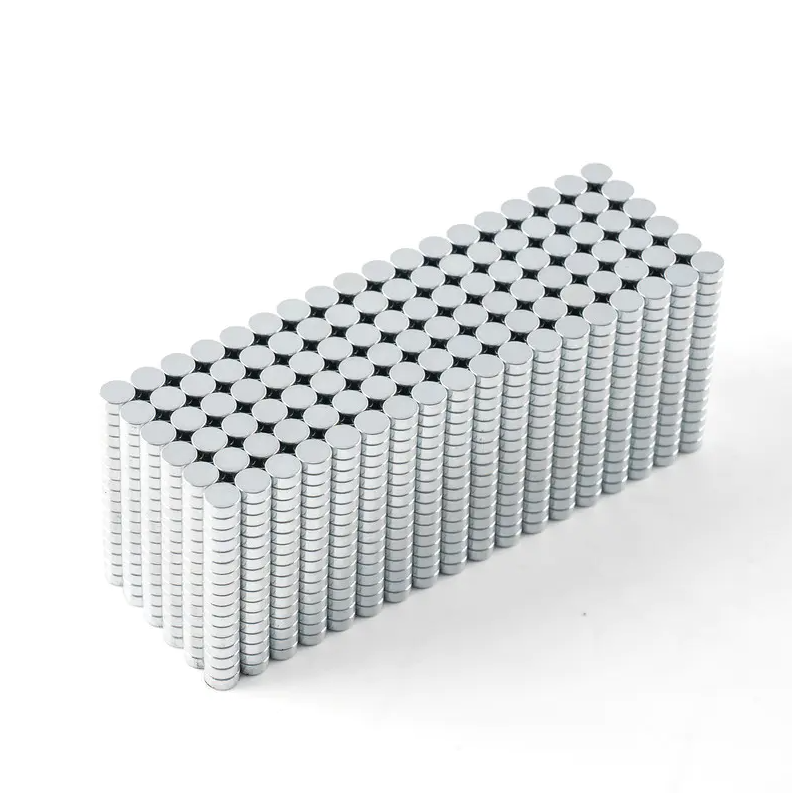

NdFeB magnety jsou vyráběny v široké škále standardních tvarů: bloky, kotouče, kroužky, oblouky, tyče a zakázkové profily. Tvar, který zvolíte, musí sloužit geometrii magnetického obvodu, nikoli naopak.

Mezi hlavní rozměrové úvahy patří:

• Poměr délky k průměru (L/D) pro válcové magnety: Poměr L/D nad 0,7 je obecně výhodný, aby se zabránilo samo-demagnetizaci z tvarového faktoru.
• Obloukové magnety pro motory: Vnitřní a vnější poloměr, úhel oblouku (např. 45°, 60°, 90°) a tloušťka ovlivňují hustotu toku ve vzduchové mezeře. Dokonce i 1° odchylka úhlu oblouku může posunout tvar vlny zpětného EMF v BLDC motoru.
• Prstencové magnety pro stroje s axiálním tokem: Rovnoměrnost tloušťky stěny ±0,05 mm je často rozhodující pro vyvážený výkon.
• Toleranční stupně: Standardní tolerance jsou typicky ±0,1 mm pro slinutý NdFeB. Přesné broušení může dosáhnout ±0,02 mm, ale zvyšuje náklady a dodací lhůty.

U přídržných magnetů používaných v úchytech nebo západkách je tažná síla silně závislá na vzduchové mezeře. Kotoučový magnet dimenzovaný na tahovou sílu 10 kg při mezeře 0 mm vyprodukuje méně než 1 kg při vzduchové mezeře 3 mm – faktor deseti poklesu kvůli samotnému odporu vzduchové mezery.

Určete směr magnetizace pro vaši sestavu

NdFeB magnety mohou být magnetizovány v různých směrech vzhledem k jejich geometrii. Nejběžnější možnosti jsou axiální (přes tloušťku), diametrální (přes průměr) a radiální (od středu ven). Zadání nesprávného směru magnetizace povede k magnetu, který nelze ve vaší sestavě použít, i když jsou všechny ostatní parametry správné.

• Axiální magnetizace: Standardní pro většinu kotoučových a blokových magnetů. Severní a jižní pól jsou na plochých stěnách.
• Diametrická magnetizace: Společné pro válcové tyče používané v senzorech a lineárních aktuátorech. Póly jsou na opačných stranách válce.
• Radiální magnetizace: Používá se v prstencových magnetech pro stejnosměrné motory a určité konfigurace reproduktorů. Vyžaduje specializované magnetizační přípravky a je složitější na výrobu.
• Vícepólová magnetizace: Aplikuje se na kroužky nebo oblouky v krokových motorech a aplikacích kodéru. Jediný prstenec může mít 8, 16 nebo dokonce 32 pólů se střídajícími se oblastmi sever-jih.

Před integrací magnetů do sestavy vždy ověřte směr magnetizace pomocí Gaussova měřiče nebo Hallovy sondy, zejména ve vícepólových konfiguracích, kde mohou chyby polarity způsobit nevyváženost rotoru.

Zohledněte mechanické vlastnosti a omezení manipulace

NdFeB magnety jsou slinuté materiály podobné keramice. jsou tvrdé, ale křehké , s pevností v tlaku přibližně 1 050 MPa, ale pevností v ohybu pouze 250 MPa. To znamená, že mohou dobře odolávat tlaku, ale prasknou nebo prasknou při namáhání ohybem, nárazem nebo tahem.

Praktické požadavky na manipulaci, které je třeba naplánovat:

• Velké magnety (nad 50 mm v jakémkoliv rozměru) vyžadují při montáži přípravky nebo rozpěrky, aby se zabránilo nekontrolovanému přitahování a prasknutí při nárazu.
• NdFeB magnety should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Pro montáž je běžné lepení; lepidlo však musí být dimenzováno na provozní teplotu a rozdílnou tepelnou roztažnost mezi magnetem (koeficient ~5 × 10⁻⁶/°C) a ocelovým pouzdrem (~11 × 10⁻⁶/°C).
• Kardiostimulátory, kreditní karty a mechanické hodinky musí být při manipulaci s vysoce kvalitními magnety vzdáleny alespoň 10–15 cm.

Použijte rozhodovací rámec ke sblížení se správnou specifikací

Při získávání zdrojů NdFeB magnety pro novou aplikaci propracování těchto otázek v pořadí systematicky odstraní nevhodné možnosti:

1. Jaké maximální teploty dosáhne magnet při provozu? → Toto určuje příponu stupně (bez přípony, M, H, SH, UH, EH nebo AH).
2. Jaká hustota toku nebo tažná síla je vyžadována v pracovním bodě? → To určuje minimální energetický produkt a tím i číselný stupeň (např. N35 vs. N48).
3. Jaká je expozice životního prostředí? → To určuje nátěr (Ni pro suché vnitřní prostory, epoxidové nebo Parylen pro vlhké nebo chemické prostředí).
4. Jaký tvar a směr magnetizace vyžaduje magnetický obvod? → Toto určuje geometrii a orientaci.
5. Jaké jsou požadované rozměrové tolerance? → To určuje, zda postačí standardní tolerance slinování nebo je potřeba přesné broušení.
6. Jaké množství je požadováno a v jaké frekvenci dodávky? → To má vliv na to, zda jsou praktičtější standardní katalogové velikosti nebo vlastní nástroje.

Před dokončením specifikace pro jakoukoli velkoobjemovou nebo bezpečnostně kritickou aplikaci se důrazně doporučuje provést magnetickou simulaci konečných prvků (FEM) s použitím skutečných dat B-H křivky pro vámi vybranou třídu – nikoli zjednodušené předpoklady.

Ověřte kvalitu prostřednictvím standardizovaného testování

Jakmile určíte cílovou specifikaci, vyžádejte si protokoly o certifikované zkoušce materiálu (CMTR) nebo údaje o zkouškách třetí strany, které potvrzují následující parametry pro každou výrobní šarži:

• Remanence (Br) — ověřeno pomocí kalibrovaného fluxmetru, nikoli pouze povrchovým Gaussovým odečtem
• Koercivita (Hcb a Hcj) — vnitřní koercivita Hcj je zvláště kritická pro vysokoteplotní třídy
• Maximální energetický produkt (BHmax) — musí spadat do deklarovaného klasifikačního okna
• Výsledky testu solné mlhy — ASTM B117 nebo ekvivalent, odpovídající specifikaci povlaku
• Rozměrová kontrolní zpráva — kritické rozměry ověřené vůči tolerancím výkresu pomocí CMM nebo optického měření

Konzistence mezi jednotlivými šaržemi je známým problémem při výrobě slinutého NdFeB. Magnetické vlastnosti se mohou mezi šaržemi pece lišit o ±3–5 %, což je významné u přesných aplikací. Specifikace vstupních kontrolních kritérií ve vaší objednávce – nejen spoléhání se na vlastní certifikaci dodavatele – je praktickým krokem, který zabraňuje následným selháním montáže.
