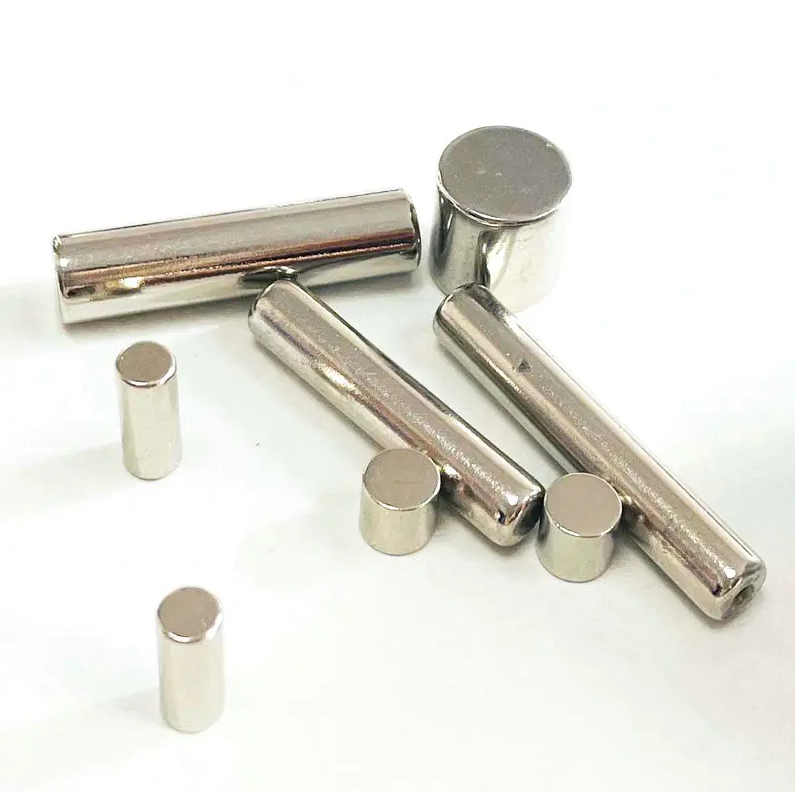

Neodymové magnety na válce – proč jsou tak silné?

Neodymové magnety na válce jsou výjimečně pevné, protože jsou vyrobeny ze slitiny neodym-železo-bor (NdFeB) — nejvýkonnější materiál s permanentními magnety, jaký byl kdy objeven . Jejich válcová geometrie soustřeďuje magnetický tok podél jediné osy a jejich vysoká koercivita zajišťuje, že pole zůstane stabilní i při mechanickém namáhání nebo protilehlých magnetických silách. Stručně řečeno, jak materiál, tak tvar spolupracují a vytvářejí magnetickou sílu daleko za hranicí toho, co mohou dosáhnout tradiční feritové nebo alnico magnety.

Krystalová struktura NdFeB: Kde začíná síla

Základem a neodymový magnet na válec síla spočívá v jeho atomové struktuře. NdFeB magnety jsou postaveny kolem tetragonální krystalové mřížky (Nd₂Fe₁₄B), ve které atomy železa poskytují primární magnetický moment zatímco atomy neodymu vytvářejí masivní magnetokrystalickou anizotropii - což znamená, že elektrony silně preferují zarovnání podél jedné specifické osy.

Tato anizotropie je klíčovým diferenciátorem. Z energetického hlediska je velmi obtížné otáčet magnetické domény z jejich preferovaného směru, což se přímo promítá do vysoké koercitivity (odolnosti vůči demagnetizaci). Atomy boru stabilizují krystalovou mřížku a zabraňují strukturálnímu kolapsu při tepelném nebo mechanickém namáhání.

Pro srovnání, běžné feritové magnety mají mnohem nižší anizotropii, což je důvod, proč malý neodymový válec může snadno vytáhnout feritový blok, který je mnohokrát větší než jeho velikost.

Klíčové magnetické vlastnosti: Čísla za mocí

Výkon magnetu definují tři měřitelné vlastnosti. Neodymové magnety na válce vést ve všech třech:

Energetický produkt (BHmax) je nejvíce vypovídající údaj — měří, kolik využitelné magnetické energie je uloženo na jednotku objemu. Neodymové magnety třídy N52 dosahují až 440 kJ/m³ , více než desetkrát větší než u typického feritového magnetu. To je důvod, proč neodymové válce mohou vytvářet silné přídržné síly z velmi kompaktního těla.

Jak tvar válce zesiluje výkon

Tvar není pasivní faktor – aktivně určuje, jak je magnetický tok směrován a koncentrován. Válcový tvar nabízí specifické geometrické výhody:

Koncentrace axiálního toku

Když je válcový magnet magnetizován axiálně (přes jeho ploché plochy), veškerý tok vystupuje z jedné kruhové plochy a vrací se přes druhou. To vytváří pevně zaostřené pole s vysokou hustotou na každém pólu. Válec s a poměr průměru k délce blízký 1:1 má tendenci maximalizovat intenzitu pole na pólech pro daný objem materiálu.

Snížený demagnetizační faktor

Všechny magnety vytvářejí vnitřní demagnetizační pole, které působí proti jejich vlastní magnetizaci. Podlouhlé válce (kde výška výrazně převyšuje průměr) mají v axiálním směru nižší demagnetizační faktor. To znamená, že větší část vlastní magnetické energie magnetu přispívá k vnějšímu poli, než aby byla plýtvána bojem s vnitřní opozicí.

Možnost radiální magnetizace

Válcové magnety může být také magnetizován radiálně, se severním pólem na zakřiveném vnějším povrchu a jižním pólem ve středu (nebo naopak). Tato konfigurace je široce používána v elektromotorech a senzorech, kde je vyžadováno rotující, rovnoměrné radiální pole. Kruhová symetrie válce je jedinečně vhodná pro tuto aplikaci.

Výrobní proces: Jak se surová slitina stává vysoce výkonným magnetem

Síla hotového neodymového magnetu na válec není automatická — závisí na přísně kontrolovaném výrobním procesu:

1. Tavení a lití slitin — Neodym, železo a bor se taví dohromady a odlévají do ingotů nebo pásově odlévají do tenkých vloček, aby se vytvořila jednotná mikrostruktura.
2. Mletí na jemný prášek — Slitina je rozmělněna na částice o velikosti přibližně 3–5 mikrometrů. Každá částice je v ideálním případě jedna magnetická doména, která je nezbytná pro maximální koercitivitu.
3. Vyrovnání v magnetickém poli — Prášek je lisován do tvaru, zatímco silné vnější pole vyrovnává všechny krystalové osy ve stejném směru. Tento krok je kritický – špatně zarovnaná zrna přímo snižují konečnou sílu magnetu.
4. Slinování — Lisovaný výlisek se zahřeje na přibližně 1 000–1 100 °C, přičemž se částice spojí do hustého pevného tělesa, aniž by došlo k jejich roztavení. Tepelné zpracování po spékání optimalizuje chemii na hranicích zrn.
5. Obrábění a lakování — Slinutý NdFeB je křehký a náchylný ke korozi. Válce jsou nařezány na přesné rozměry a poté potaženy – nejčastěji nikl-měď-nikl nebo zinek – na ochranu proti oxidaci.
6. Finální magnetizace — Hotový válec se umístí do pulzního magnetizéru, který nasytí materiál aplikací pole silnějšího než práh koercitivity a uzamkne domény do trvalého vyrovnání.

Každý krok ovlivňuje výslednou známku. Rozdíl mezi magnetem N35 a N52 pochází z velké části z čistoty prášku, přesnosti vyrovnání a podmínek slinování – nikoli ze zásadně odlišných materiálů.

Systém hodnocení: Co vlastně znamená N35 až N52

Neodymové magnety se prodávají ve standardizovaných jakostech. Číslo za „N“ přímo odkazuje na maximální energetický produkt v megagauss-oerstedech (MGOe):

• N35 — Energetický produkt ~35 MGOe (≈ 279 kJ/m³). Základní třída, široce dostupná a nákladově efektivní.
• N42 — Energetický produkt ~42 MGOe (≈ 334 kJ/m³). Oblíbená rovnováha mezi silou a dostupností.
• N52 — Energetický produkt ~52 MGOe (≈ 414 kJ/m³). Nejvyšší komerčně dostupná jakost, vyžadující extrémně čistou slitinu a přesné zpracování.

Dodatečné písmenné přípony označují teplotní odolnost: obyčejné třídy „N“ jsou dimenzovány do 80 °C, zatímco třídy „M“, „H“, „SH“, „UH“ a „EH“ tolerují až 200 °C. Vyšší teplotní odolnosti je dosaženo přidáním dysprosia nebo terbia, které zvyšuje koercitivitu za cenu mírně sníženého energetického produktu.

Síla skutečného světa: Praktické příklady

Abstraktní magnetické vlastnosti získávají smysl, když jsou převedeny na skutečné přídržné síly. Následující příklady ilustrují, co dokážou neodymové válcové magnety v typických komerčních velikostech:

Všimněte si, že tyto tažné síly jsou měřeny za ideálních podmínek (rovný, čistý ocelový povrch, plný kontakt). I malá vzduchová mezera dramaticky snižuje účinnou sílu — mezera 1 mm může snížit tažnou sílu o 50 % nebo více v závislosti na velikosti a jakosti magnetu.

Omezení, která ovlivňují sílu skutečného světa

Navzdory svému výjimečnému výkonu mají neodymové válcové magnety dobře definované fyzikální limity, se kterými musí technici a uživatelé počítat:

Teplotní citlivost

Standardní neodymové magnety třídy N začnou ztrácet magnetizaci reverzibilně nad asi 80 °C. Pokud se zahřeje přes Curieova teplota 310–340°C , jsou trvale demagnetizovány. Oproti tomu alnico magnety zůstávají funkční až do 550°C. Pro vysokoteplotní aplikace jsou vyžadovány varianty vyššího stupně s přídavky dysprosia.

Křehkost a křehkost

Slinutý NdFeB má mikrostrukturu podobnou keramice. Válcové magnety mohou prasknout nebo se rozbít, pokud se náhle zaklapnou nebo spadnou na tvrdý povrch. To není slabina jejich magnetických vlastností – jedná se o mechanické omezení procesu slinování, které musí být řízeno vhodnou manipulací a montáží.

Koroze bez povlaku

Nepotažený NdFeB rychle oxiduje ve vlhkém prostředí a vytváří práškový povrch, který zhoršuje strukturální integritu i magnetický výkon. Niklové nebo zinkové povlaky aplikované během výroby jsou funkční, nejen kosmetické – poškození povlaku může vyvolat korozi, která postupně oslabuje magnet.

Proč neodymové válcové magnety předčí jiné tvary pro mnoho použití

Ve srovnání s kotoučovými magnety (velmi nízký poměr výšky k průměru), blokovými magnety nebo prstencovými magnety nabízejí válce praktickou kombinaci výhod:

• Předvídatelná geometrie pole — Osová symetrie usnadňuje výpočty magnetického pole, což je cenné pro inženýrský design.
• Silné póly — Ploché kruhové konce dobře koncentrují tavidlo a vytvářejí vysokou povrchovou intenzitu pole užitečnou pro snímání a upínání.
• Všestranné poměry stran — Změnou poměru délky k průměru lze optimalizovat stejný materiál pro různé profily pole: krátké válce vytvářejí široké, mělké pole, zatímco dlouhé válce vytvářejí užší a hlubší pole.
• Kompatibilita s rotačními systémy — Válce přirozeně pasují do otvorů, skříní a rotorů, což z nich činí standardní tvarový faktor v motorech, ovladačích a enkodérech.

Diskové magnety, i když jsou podobné, mají vyšší demagnetizační faktor kvůli jejich velké čelní ploše vzhledem k jejich tloušťce, což je činí poněkud méně účinnými na jednotku objemu materiálu. Pro aplikace, kde záleží jak na tažné síle, tak na kompaktní délce, je geometrie válce často optimální volbou.
